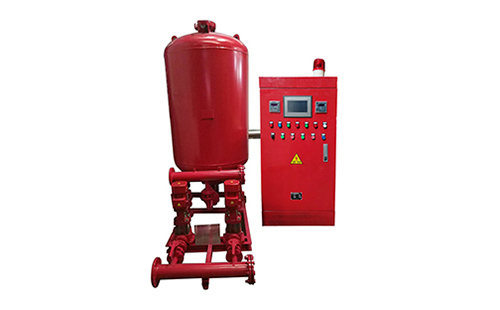

ZW(L)增压稳压消防泵组

品牌：神火电气

型号：

材质：

驱动方式：

功率：

扬程：

适用介质：

用途：

产品介绍

ZW(L)增压稳压消防泵组设计技术条件

1、WXQ稳压罐工作压力：0.6MPa、1.0MPa、1.6MPa。

2、WXQ压力罐的消防储水容积大于：150L、300L、450L。

3、WXQ隔膜罐的稳压水容积大于50L。

4、WXQ隔膜压力罐的缓冲水容积压差为0.02~0.03MPa,稳压水容积压差为0.05~0.06MPa。

5、工作压力比：a b 值为0.6~40℃.

ZW(L)增压稳压消防泵组使用条件

1、消火栓系统：水枪每股流量为2.5L/S、5L/S,充实水柱长度为7m、10m、13m。

2、自动喷水系统：每个喷头流量1.0L/S,喷头压力0.1MPa。

3、设备的环境温度宜为5℃~40℃。

ZW(L)增压稳压消防泵组工作原理

1、使消防给水管道系统不利点始终保持消防所需压力;

2、使WXQ隔膜气压罐内始终储有30秒消防水量.利用气压水罐所设定的P1,P2,Ps1,Ps2运行压力,控制水泵运行工况,达到增压和稳压的功

能.P1为不利点消防所需压力(MPa),P2为消防泵启动压力(MPa),Ps1为消防稳压泵启动压力(MPa),Ps2为GDL稳压泵停泵压力MPa

运行控制全过程

ZW(L)增压稳压消防泵组技术特性表


序号	增压稳压设备型号		消防压力Mpa P1	立式隔膜气压罐				配用水泵	设备运行重量Kg	运行压力Mpa	稳压水容积L
				型号规格	工作压力比	消防储水容积(L)		型号
				型号规格	工作压力比	标定容积	实际容积	型号
1	ZW(L)-I-X-7		0.1	SQL800*0.6	0.60	300	319	25LG3-10*4 1.5KW	1452	P1=0.10 Ps1=0.26 P2=0.23 Ps2=0.31	54
2	ZW(L)-I-Z-10		0.16	SQL800*0.6	0.80	150	159	25LG3-10*4 1.5KW	1428	P1=0.16 Ps1=0.26 P2=0.23 Ps2=0.31	70
3	ZW(L)-I-X-10		0.16	SQL800*0.6	0.60	300	319	25LG3-10*5 1.5KW	1474	P1=0.16 Ps1=0.36 P2=0.33 Ps2=0.42	52
4	ZW(L)-I-X-13		0.22	SQL1000*0.6	0.76	300	329	25LG3-10*4 1.5KW	2312	P1=0.22 Ps1=0.35 P2=0.32 Ps2=0.40	97
5	ZW(L)-XZ-10		0.16	SQL1000*0.6	0.65	450	480	25LG3-10*4 1.5KW	2312	P1=0.16 Ps1=0.33 P2=0.30 Ps2=0.38	86
6	ZW(L)-XZ-13		0.22	SQL1000*0.6	0.67	450	452	25LG3-10*5 1.5KW	2312	P1=0.22 Ps1=0.41 P2=0.38 Ps2=0.46	80
7	ZW(L)-II-Z-	A	0.22-0.38	SQL800*0.6	0.80	150	159	25LG3-10*6 2.2KW	1452	P1=0.38 Ps1=0.53 P2=0.50 Ps2=0.60	61
8	ZW(L)-II-Z-	B	0.38-0.50	SQL800*1.0	0.80	150	159	25LG3-10*8 2.2KW	1513	P1=0.50 Ps1=0.68 P2=0.65 Ps2=0.75	51
9	ZW(L)-II-Z-	C	0.50-0.65	SQL1000*1.6	0.85	150	206	25LG3-10*9 2.2KW	1653	P1=0.65 Ps1=0.81 P2=0.78 Ps2=0.86	59
10	ZW(L)-II-Z-	D	0.65-0.85	SQL1000*1.6	0.85	150	206	25LG3-10*11 3KW	1701	P1=0.85 Ps1=1.04 P2=1.02 Ps2=1.10	57
11	ZW(L)-II-Z-	E	0.85-1.00	SQL1000*1.6	0.85	150	206	25LG3-10*13 4KW	1709	P1=1.00 Ps1=1.21 P2=1.19 Ps2=1.27	50
序号	增压稳压设备型号		消防压力Mpa P1	立式隔膜气压罐				配用水泵	设备运行重量Kg	运行压力Mpa	稳压水容积L
				型号规格	工作压力比	消防储水容积(L)		型号
				型号规格	工作压力比	标定容积	实际容积	型号
12	ZW(L)-II-X-	A	0.22-0.38	SQL1000*0.6	0.78	300	302	25LG3-10*6 2.2KW	2344	P1=0.38 Ps1=0.55 P2=0.52 Ps2=0.60	72
13	ZW(L)-II-X-	B	0.38-0.50	SQL1000*1.0	0.78	300	302	25LG3-10*8 2.2KW	2494	P1=0.50 Ps1=0.70 P2=0.67 Ps2=0.75	61
14	ZW(L)-II-X-	C	0.50-0.65	SQL1000*1.6	0.78	300	302	25LG3-10*10 3KW	2689	P1=0.65 Ps1=0.88 P2=0.86 Ps2=0.93	51
15	ZW(L)-II-X-	D	0.65-0.85	SQL1000*1.6	0.85	300	355	25LG3-10*13 4KW	2703	P1=0.85 Ps1=1.05 P2=1.02 Ps2=1.10	82
16	ZW(L)-II-X-	E	0.85-1.00	SQL1000*1.6	0.88	300	355	25LG3-10*15 4KW	2730	P1=1.00 Ps1=1.21 P2=1.19 Ps2=1.26	73
17	ZW(L)-II-XZ-	A	0.22-0.38	SQL1200*0.6	0.80	450	474	25LG3-10*6 2.2KW	3641	P1=0.38 Ps1=0.53 P2=0.50 Ps2=0.58	133
18	ZW(L)-II-XZ-	B	0.38-0.50	SQL1200*1.0	0.80	450	474	25LG3-10*8 2.2KW	3947	P1=0.50 Ps1=0.68 P2=0.65 Ps2=0.73	110
19	ZW(L)-II-XZ-	C	0.50-0.65	SQL1200*1.6	0.80	450	474	25LG3-10*10 3KW	3961	P1=0.65 Ps1=0.87 P2=0.84 Ps2=0.92	90
20	ZW(L)-II-XZ-	D	0.65-0.85	SQL1200*1.6	0.80	450	474	25LG3-10*12 4KW	4124	P1=0.85 Ps1=1.12 P2=1.09 Ps2=1.17	73
21	ZW(L)-II-XZ-	E	0.85-1.00	SQL1200*1.6	0.80	450	474	25LG3-10*14 4KW	4156	P1=1.00 Ps1=1.30 P2=1.27 Ps2=1.35	64
